博主仅仅是记录一下，避免遗忘。
一、编码器
博主使用了欧姆龙的单端A/B/Z三相增量式编码器：

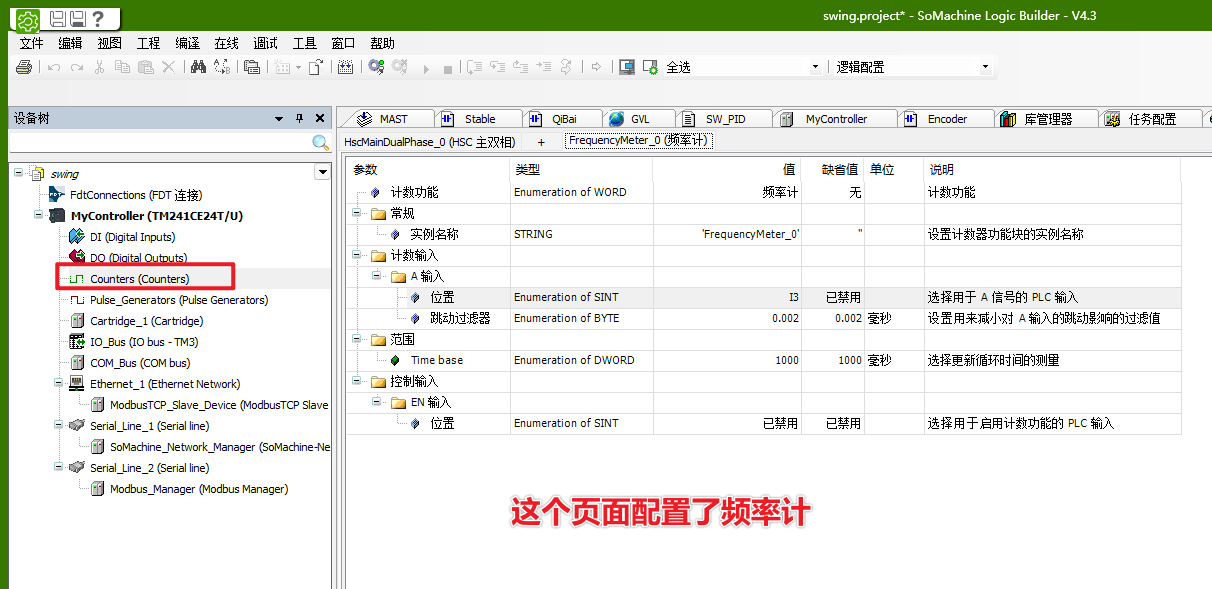

施耐德PLC配置见下：

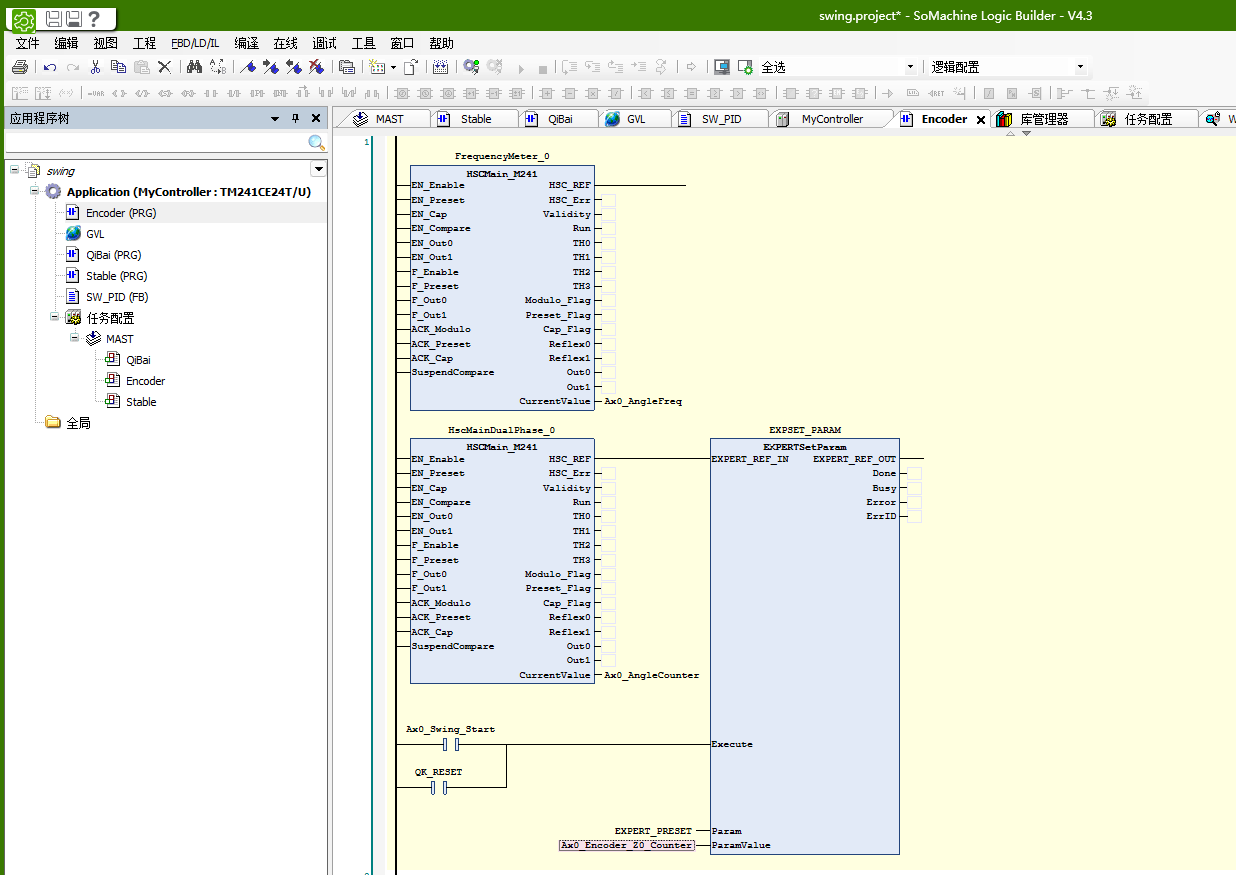

编码器的块的配置效果：
二、步进电机驱动器

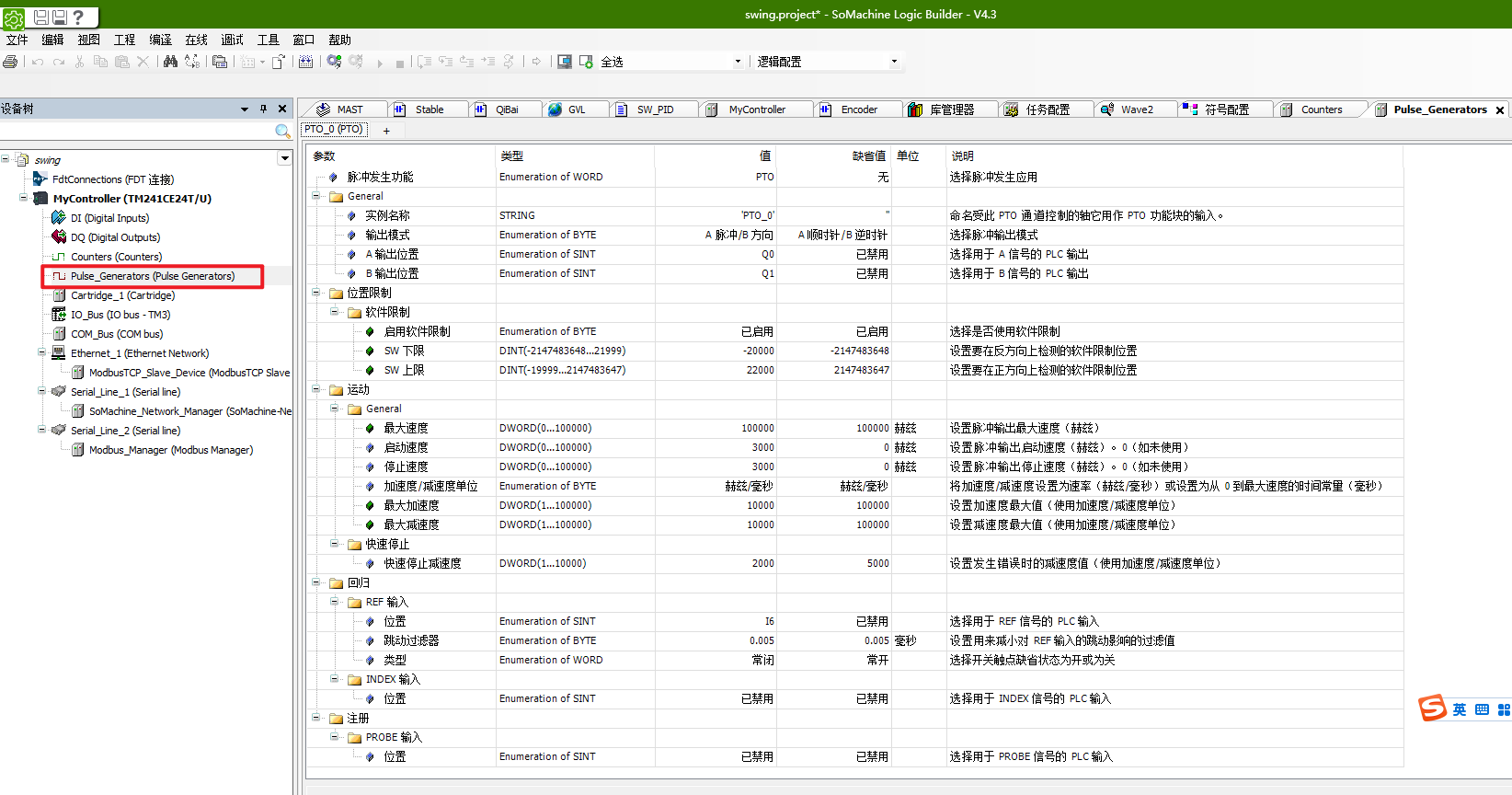

PTO块配置见下：

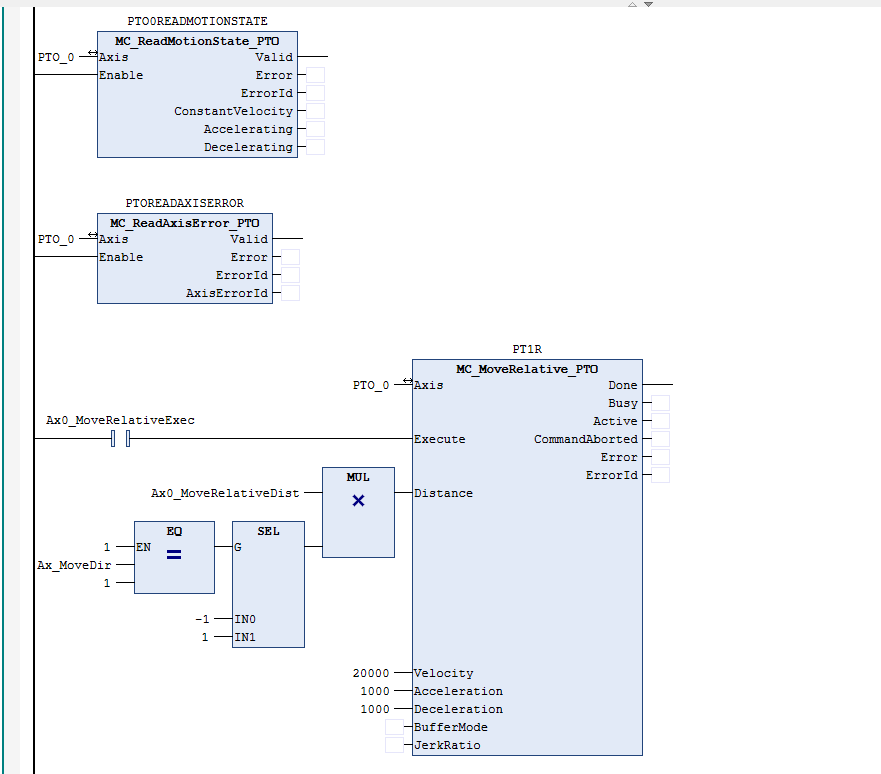

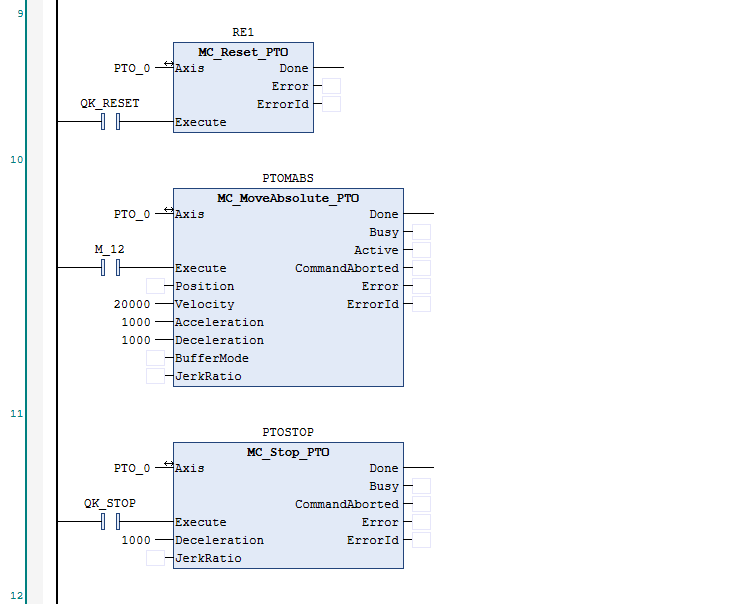

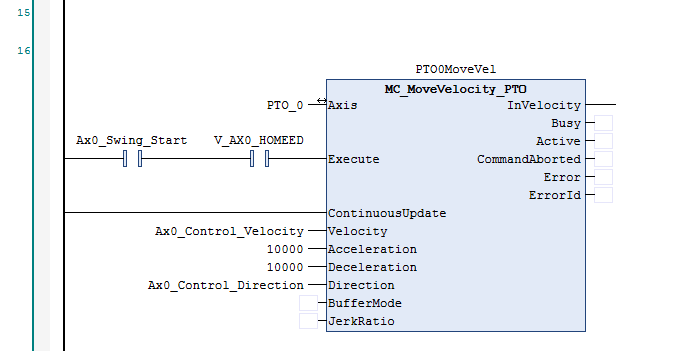

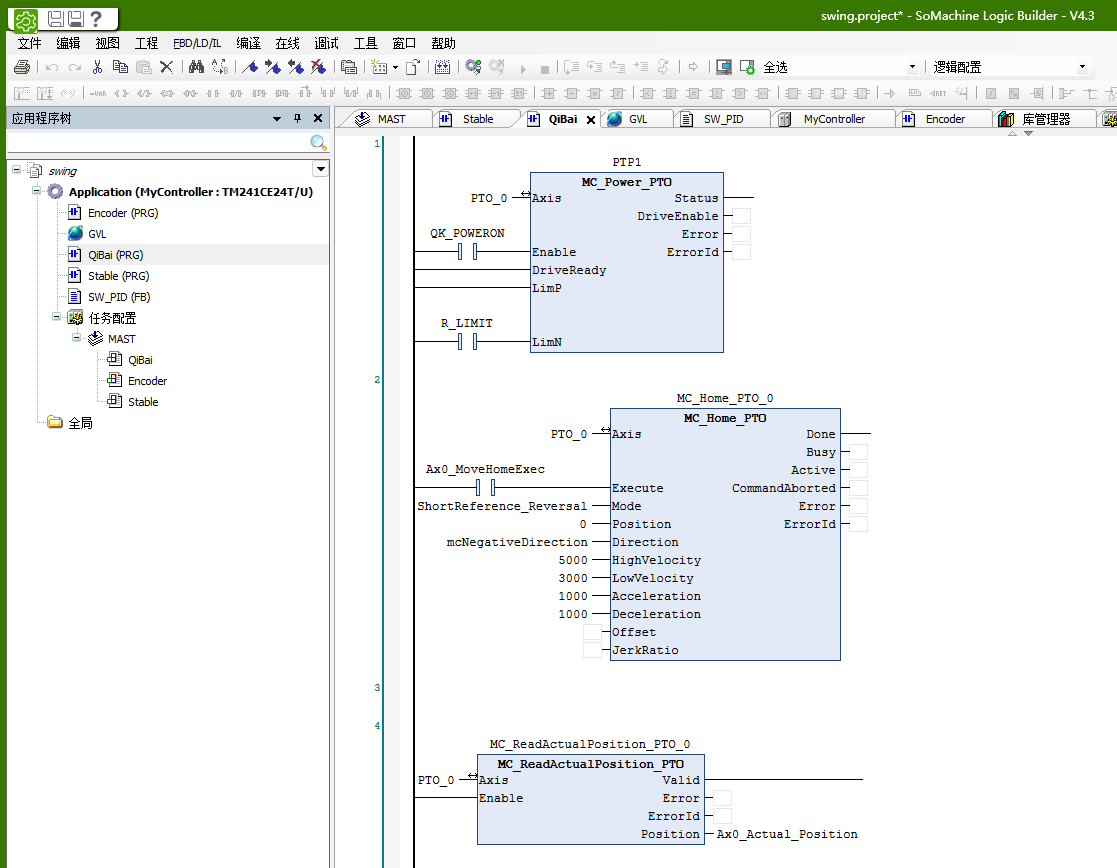

PTO块使用见下：
三、PID

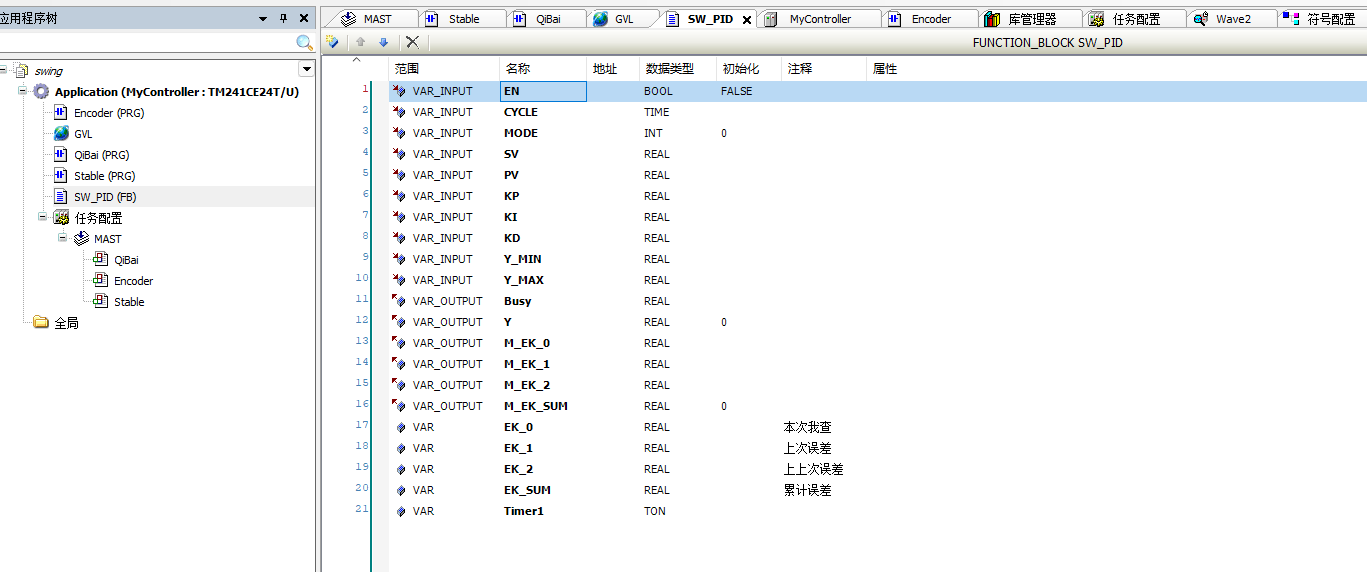

PID块定义：
PID块的代码：
Timer1(IN:=EN AND NOT Timer1.Q,PT:=CYCLE); // 定时器周期执行
IF EN AND Timer1.Q THEN //若已经配置使能及定时器
CASE MODE OF
0: //位置式PID
EK_0 :=SV-PV;
EK_SUM:=EK_SUM+EK_0;
Y := KP * EK_0 + KI*EK_SUM + KD*(EK_0-EK_1);
EK_1 :=EK_0;
IF ABS(EK_0) <=1 THEN
EK_SUM:=0.0; // 误差过零，消除积分
END_IF
1: //增量式PID
EK_0 :=SV-PV;
Y := Y + ( KP*(EK_0-EK_1) + KI*EK_0 + KD*(EK_0-2*(EK_1-EK_2)));
EK_2 := EK_1;
EK_1:= EK_0;
END_CASE
IF Y > Y_MAX THEN
Y:=Y_MAX;
ELSIF Y< Y_MIN THEN
Y:=Y_MIN;
END_IF
M_EK_0 :=EK_0;
M_EK_1 :=EK_1;
M_EK_2 :=EK_2;
M_EK_SUM :=EK_SUM;
ELSIF NOT EN THEN
EK_0 :=0;
EK_1 :=0;
EK_2 :=0;
EK_SUM :=0;
Y :=0;

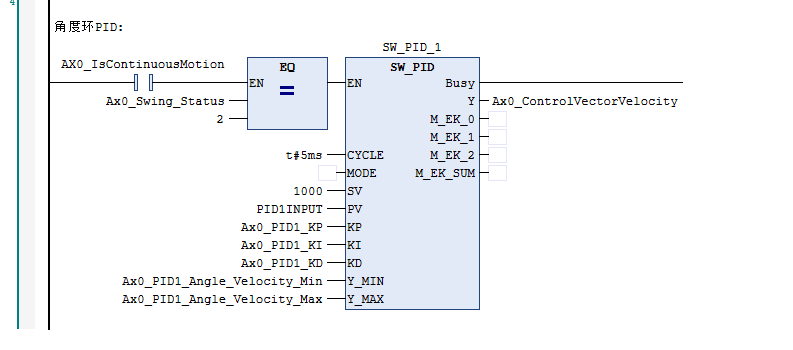

END_IFPID块的引用：
