经常在项目实施中，需要实现设备联网，需要从PLC采集工艺与生产数据。但是部分老旧PLC没有网络接口，且PLC串口均被占用。此时只能考虑从HMI上获取PLC的数据。
一、硬件资料
PLC：三菱FX5U-32M
HMI：TK6070IP
由于三菱PLC固件老旧，不支持Modbus TCP协议栈，且三菱的MC协议也不通。但且设备为关键设备，没有原厂家的支持，我们也不想升级PLC的固件。
所以计划从HMI上采集PLC的数据。
HMI有一个DB9口，有1个RS485和1个RS232。其中RS485通过422总线已经和三菱PLC通讯，所以我计划使用RS232连接HMI实现数据采集。
二、采集过程
- 找一根USB转RS232的串口线，实现RS232与Windows连接；（需要注意RS232的RX/TX 两端需要反接，即HMI的RX接到电脑的TX，电脑的TX接到HMI的RX）
- RS232另外一端连接到HMI的RS232口；
- 进入HMI的EasyBuilder8000软件，打开HMI程序后，点击编辑->系统参数设置;
- 点击设备列表->新增，实现通过RS232实现Modbus Server；
- 点击原件->定时式资料传输，将三菱PLC D区的内容转移到HMI LM内部存储区域；
- 下载HMI程序；
- Windows上运行Modbus Poll，通过Modbus RTU连接HMI；
- 成功读取到HMI的数据；（也是PLC的数据）
三、相关图

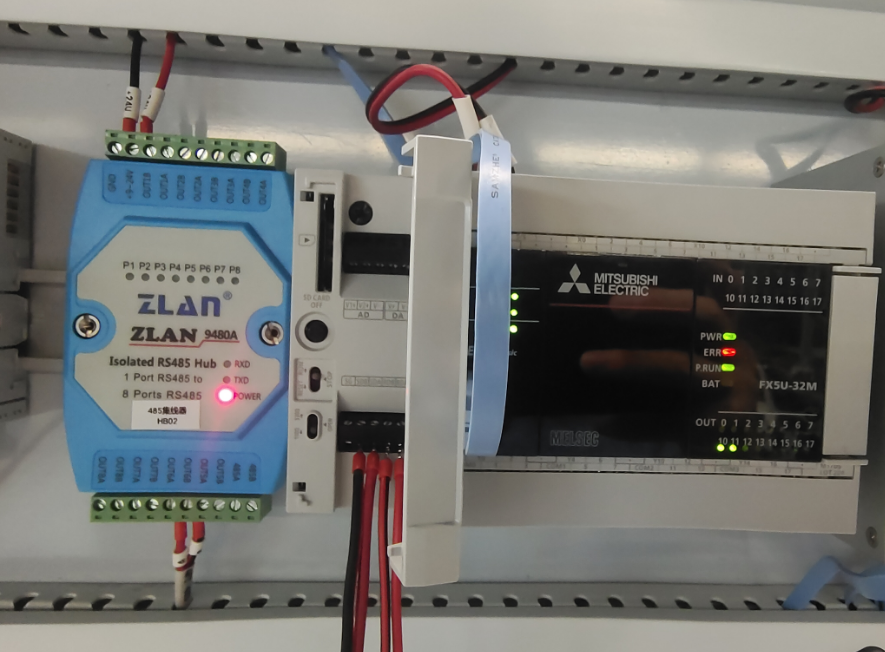

三菱PLC FX5U-32M的照片见下，左侧4根RS485/422的串口线连接威纶通HMI；

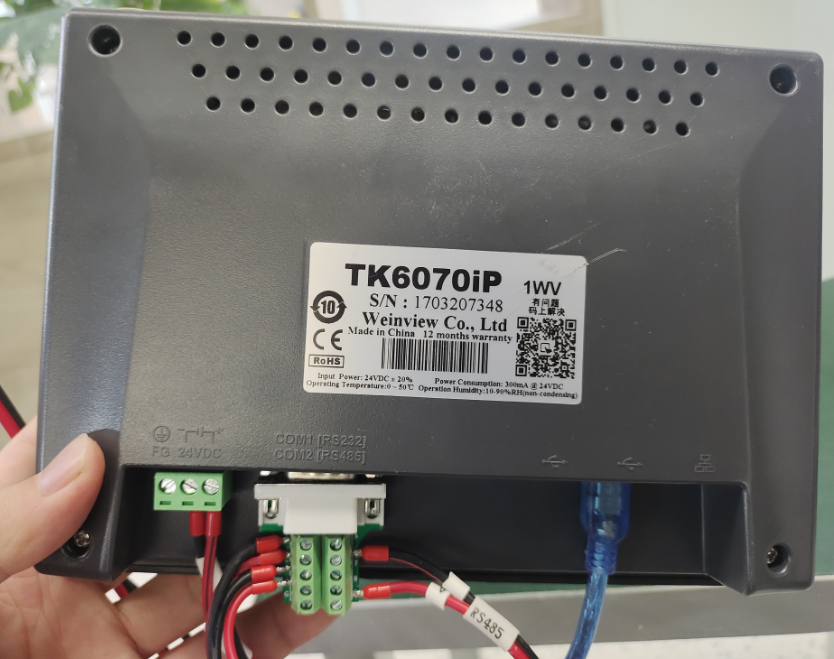

威纶通HMI的接线见下，COM1 RS232连接电脑，COM2 RS485连接三菱PLC：

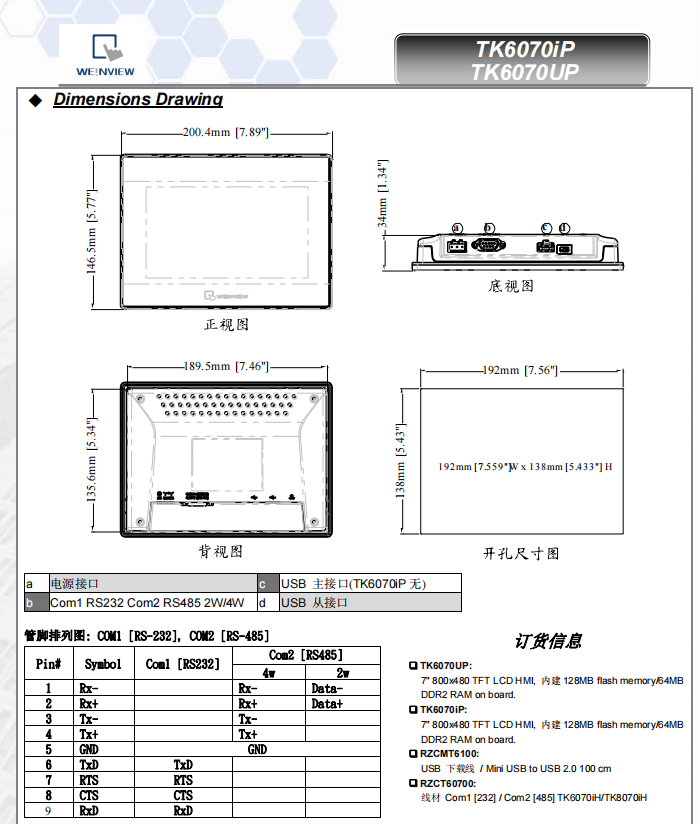

威纶通的HMI串口9针接线顺序图见下：

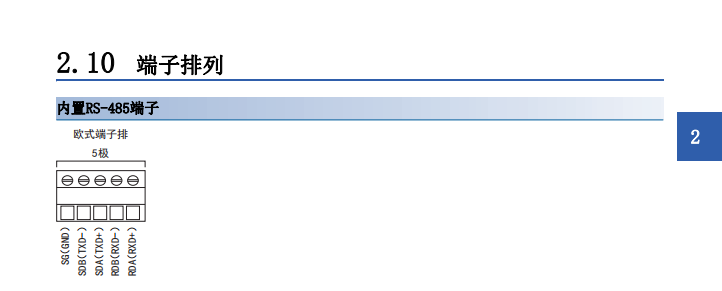

三菱PLC RS485接线图见下：

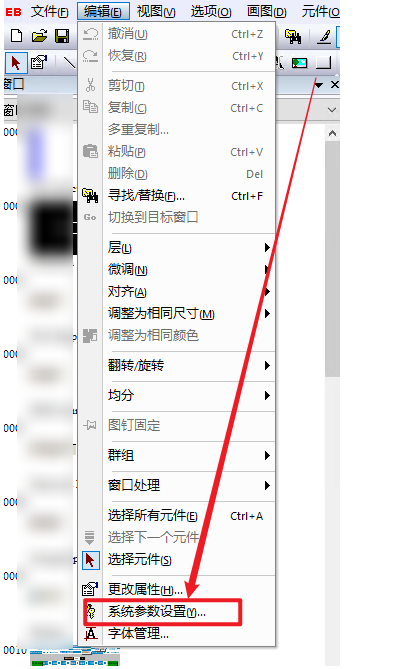

EasyBuilder8000 系统配置见下：

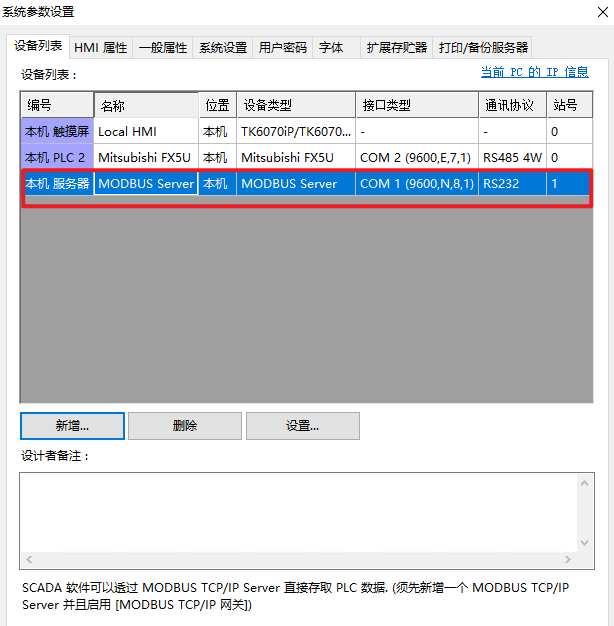

设备列表见下，红色区域为本次新加的设备：

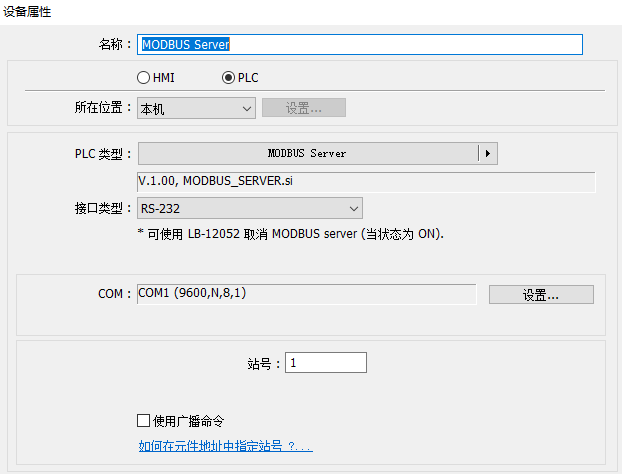

添加的Modbus Server见下：

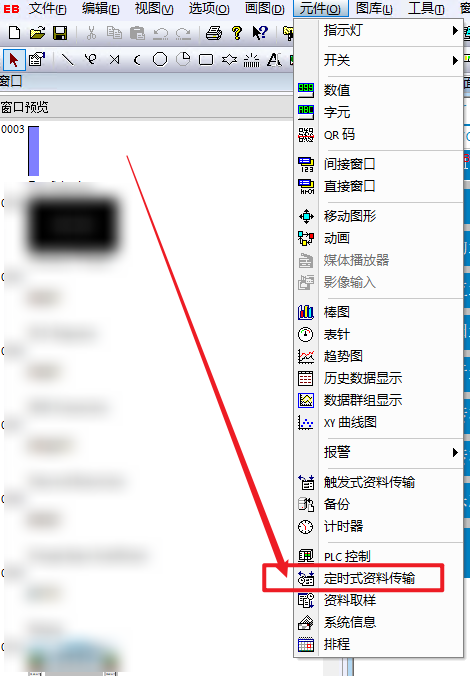

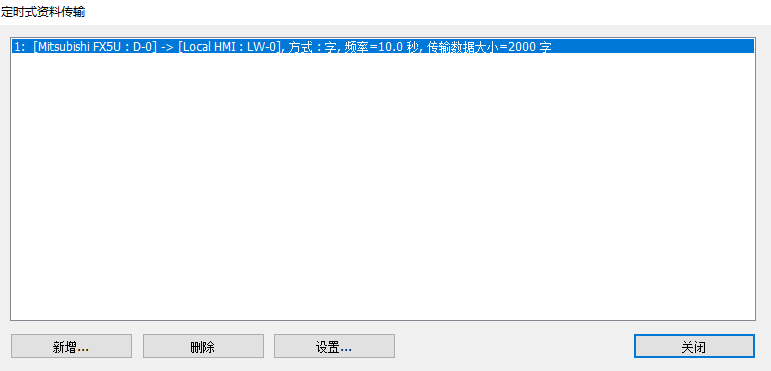

威纶通配置定时资料传输：

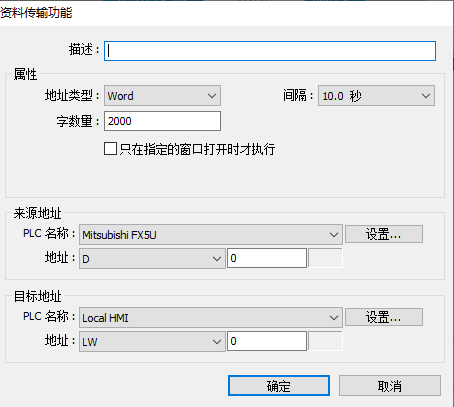

下图，定时将三菱D区1000个Word转移到HMI的 LW区：

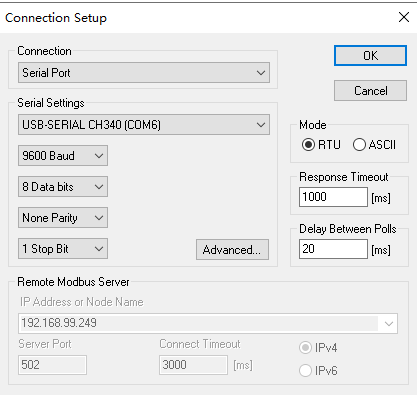

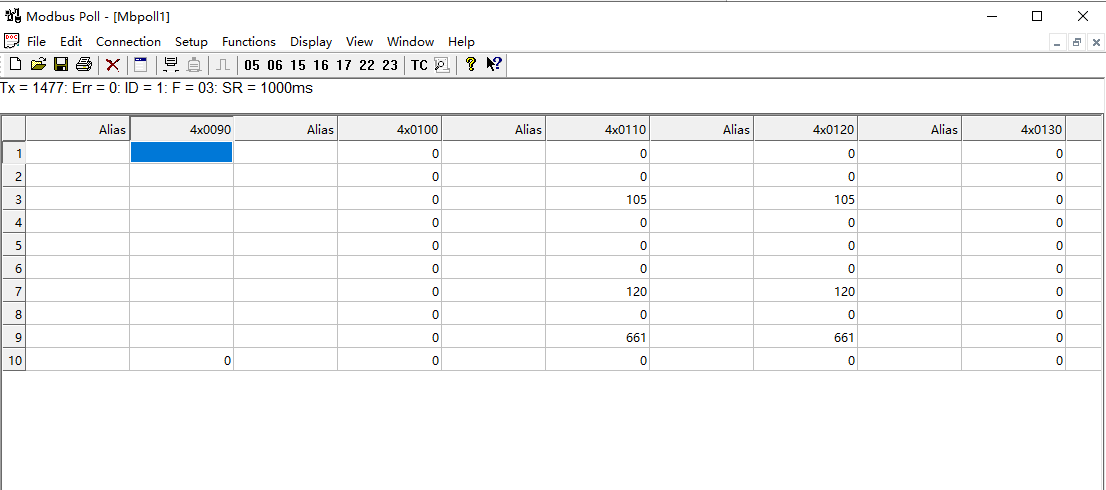

Windows电脑上运行Modbus Poll连接HMI：
在Read Holding Registers：
四、常见问题

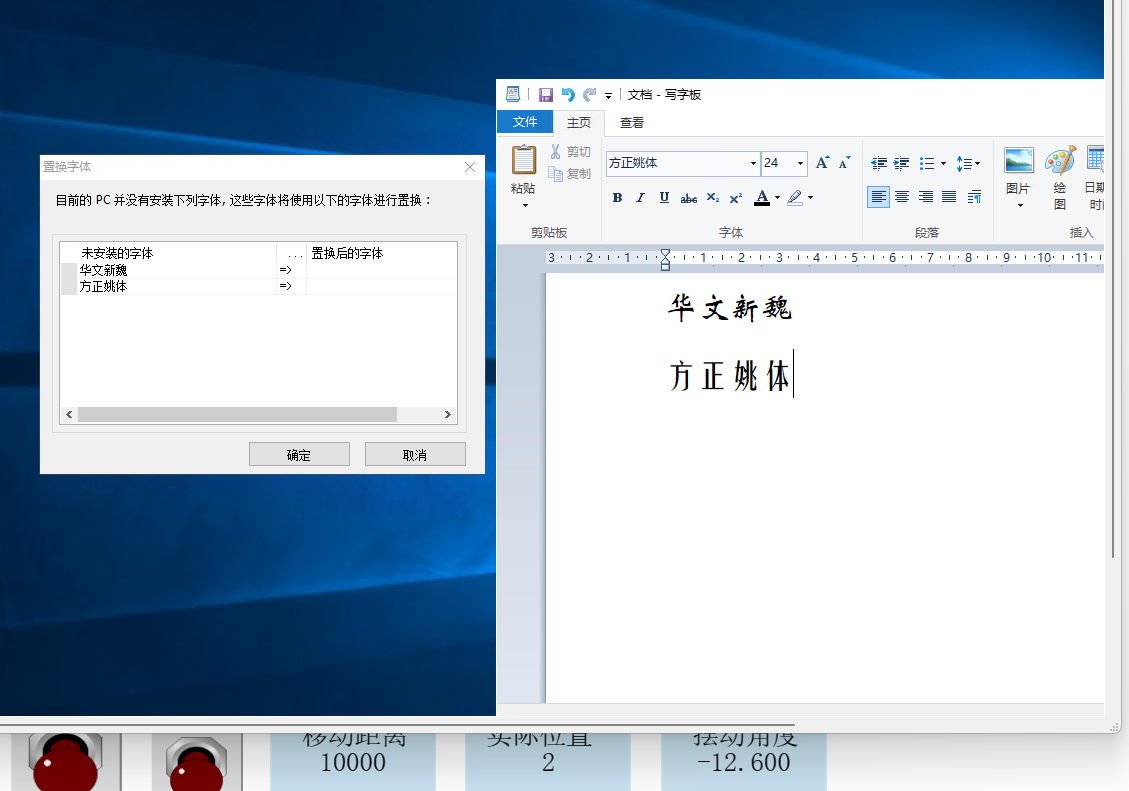

4.1未识别到安装的字体

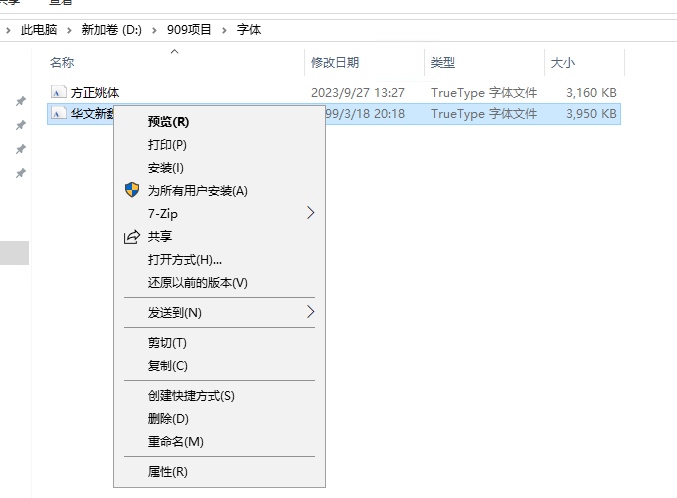

解决方法：关闭Easybuild软件，在字体文件右键，选择“为所有用户安装”。
打开旧项目，EB8000 提示未安装字体，但实际上字体我刚从网上下载安装了。
4.2 若HMI的串口被占用怎么办？
威纶通hmi的一个db9串口中，通常有2个COM口，如上图所见，有COM1和COM2。

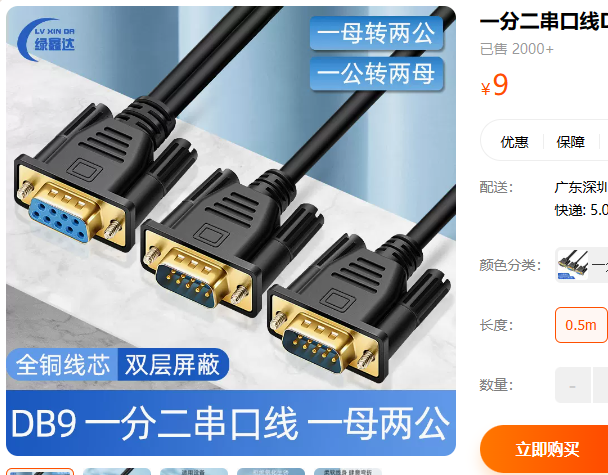

可以用DB9 一分二，将HMI的DB口分一路出来。
4.3 RS232始终不通怎么办？
RS232需要连接三根线，RX/TX/GND，其中GND一定需连接DB9中的对应GND，小心接错至DB9的绝缘层。
